Výrobní technologové to znají dobře: hydraulický lis funguje přesně na začátku směny, po zahřátí hydraulického oleje se přesnost ohybu začne mírně odchylovat. Servoelektrické lisy SafanDarley tento problém řeší od základu – pohon bez hydrauliky znamená přesnost, která se neodchyluje ani po tisících cyklů. V České republice a na Slovensku je dodává CANMET.
Přesnost ohýbání plechu je v sériové výrobě klíčový parametr. Odchylka o desetinu milimetru se při montáži projeví jako špatná funkčnost dílu, reklamace nebo nutnost opracování. Moderní ohraňovací lisy SafanDarley E-Brake Ultra dosahují opakovatelné přesnosti ±0,01 mm – a tuto přesnost si udržují nezávisle na teplotě hydraulického oleje, protože žádný olej nepoužívají.
TIP: Ohraňovací lisy SafanDarley E-Brake Ultra jsou dostupné prostřednictvím CANMET.

Proč hydraulický lis ztrácí přesnost – a jak to servoelektrika řeší
Hydraulický lis přenáší lisovací sílu prostřednictvím hydraulického oleje pod tlakem. Teplota oleje se v průběhu provozu mění – a s ní i viskozita, tlakové charakteristiky a tedy i přesnost polohy beranu. Výsledkem je drift přesnosti v průběhu směny, který operátor musí kompenzovat ručními korekcemi.

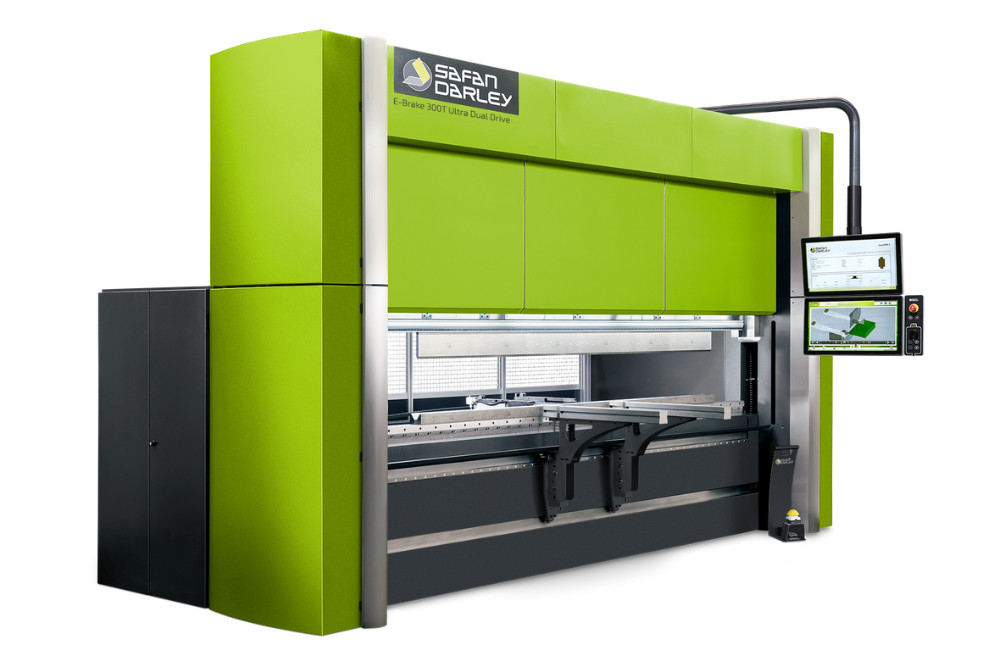

Servoelektrický lis SafanDarley E-Brake přenáší lisovací sílu přímo přes kuličkové šrouby poháněné servomotory. Neexistuje žádný hydraulický olej, který by měnil své vlastnosti. Poloha beranu je snímána přímo a řídicí systém ji okamžitě koriguje. Výsledkem je přesnost ±0,01 mm, která platí stejně na začátku i na konci dvanáctihodinové směny.
- Přesnost ±0,01 mm – konstantní po celou dobu provozu
- Žádný hydraulický olej – žádný teplotní drift přesnosti
- Přímé snímání polohy beranu – okamžitá korekce odchylek
- Konstantní přesnost i při tisících cyklů za směnu
Hybridní a hydraulický pohon: kdy je přesnost dostatečná
Pro aplikace, kde je požadavek na přesnost méně kritický, nebo kde jsou potřeba vyšší lisovací síly, nabízí SafanDarley hybridní a hydraulické lisy. H-Brake Hybrid kombinuje výhody servoelektroniky s výkonem hydrauliky v uzavřeném okruhu s minimálním množstvím oleje – 18 nebo 30 litrů. Teplotní vliv na přesnost je výrazně menší než u klasické hydrauliky, servisní nároky jsou nižší.
H-Brake Ultra s hydraulickým pohonem je pak volbou pro nejnáročnější aplikace s lisovacími silami od 1 750 do 12 500 kN – tam, kde žádná servoelektrika nedosáhne. Osvědčená hydraulika SafanDarley s nezávislým měřicím systémem zajišťuje nejlepší možnou přesnost v rámci hydraulické technologie.
Řídicí systémy: 3D simulace a bezpapírová výroba
Přesnost stroje je jen polovina úspěchu – druhou polovinou je správně naprogramovaný ohýbací cyklus. Řídicí systémy SafanDarley s duální obrazovkou zobrazují 3D simulaci ohybu před spuštěním. Operátor vidí výsledek předem a může korigovat program bez nutnosti zkušebního dílu. To výrazně snižuje zmetkovitost při seřizování a šetří materiál.
Přímé propojení s ERP a MES systémy zákazníka pak umožňuje bezpapírový výrobní proces – program k dílu přichází automaticky, bez nutnosti ručního zadávání. To eliminuje chyby při přepisu a zkracuje čas seřizování.

Nejčastější otázky o přesnosti ohraňovacích lisů
Proč hydraulický lis ztrácí přesnost v průběhu směny?
Hydraulický olej mění viskozitu s teplotou. Jak se stroj zahřívá, mění se tlakové charakteristiky hydraulického okruhu – a s nimi i přesnost polohy beranu. Operátor musí v průběhu směny ručně kompenzovat tyto odchylky. Servoelektrický lis tento problém nemá, protože hydraulický olej vůbec nepoužívá.
Jakou přesnost dosahují lisy SafanDarley E-Brake?
E-Brake Ultra dosahuje opakovatelné přesnosti polohy beranu ±0,01 mm. Tato přesnost je konstantní po celou dobu provozu bez ohledu na délku směny nebo počet cyklů.
Co je odpružení plechu a jak ho SafanDarley řeší?
Odpružení (springback) je jev, kdy se ohnutý plech po uvolnění lisovacího tlaku částečně narovná. Materiál se chová jako pružina. Řídicí systémy SafanDarley mají zabudované databáze materiálových charakteristik a automaticky kompenzují odpružení v programu ohýbání. Systém E-Bend lze navíc vybavit optickým měřením skutečného úhlu ohybu v reálném čase.
Jak 3D simulace řídicího systému pomáhá snižovat zmetkovitost?
Operátor vidí grafický průběh ohýbání před spuštěním výroby a může zkontrolovat, zda nedojde ke kolizi nástroje s dílem nebo upínáním. Chyby v programu se odhalí bez nutnosti výroby zkušebního dílu – čímž se ušetří materiál a čas seřizování.
Lze servoelektrický lis použít pro silné plechy?
Servoelektrické lisy SafanDarley E-Brake pokrývají lisovací sílu od 350 do 3 000 kN – to zahrnuje i segment heavy duty. Pro ještě vyšší lisovací síly (až 12 500 kN) jsou určeny hydraulické lisy H-Brake Ultra.
Jaká je životnost servoelektrického lisu?
Bez hydraulického oleje odpadá celá kategorie opotřebení a kontaminace spojená s hydraulickým okruhem. Kuličkové šrouby a servomotory jsou dimenzovány pro intenzivní průmyslový provoz a při správné údržbě dosahují velmi dlouhé životnosti. CANMET zajišťuje kompletní servisní podporu po celou dobu životnosti stroje.
Pro která odvětví jsou servoelektrické lisy nejvhodnější?
Elektronika a elektrotechnika, výroba vzduchotechniky a klimatizací, automotive díly vyžadující přesnost, lékařská technika, kovový nábytek a přesná zakázková výroba. Všude tam, kde je opakovatelná přesnost ohybu klíčovým požadavkem.
CANMET: technologický partner pro přesné ohýbání
Společnost CANMET zastupuje SafanDarley v České republice a na Slovensku od roku 1993. Za tuto dobu dodal přes 1 000 strojů zpracování plechu do výrobních firem různých velikostí. CANMET zajišťuje nejen dodávku správného lisu, ale i technologické poradenství, školení obsluhy a kompletní servisní podporu po celou dobu životnosti stroje.
